Машина для изготовления бумажных мисок средней скорости XC-B90

Машина для производства бумажных мисок средней скорости XC-B90 использует управление PLC и сенсорным экраном, сервоподачу и фотоэлектрическое обнаружение. Идеально подходит для производства салатниц, мисок для лапши и упаковочных мисок.

Трансмиссионная часть имеет конструкцию с соединением горизонтальной и вертикальной осей,

Машина оснащена ПЛК и сенсорным экраном.

Емкость	60-80шт/мин
Бумажные материалы	Одинарный ПЭ/двойной ПЭ
Плотность бумаги	150-350г/м²

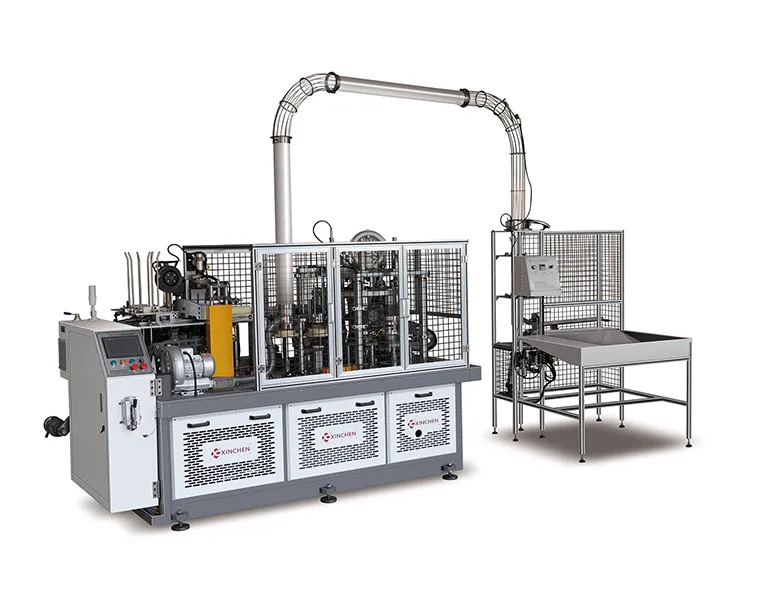

XC-B90 Middle Speed paper bowl making machine

ЗАПРОСИТЬ СЕЙЧАС

Описание
Технические параметры
Подробная информация о продукте
Список компонентов

Описание

Интеллектуальная машина для производства бумажных мисок XC-B90 имеет настольную компоновку с двухслойным разделением трансмиссии и формовки. Передаточная часть использует конструкцию трансмиссии с соединением горизонтальной и вертикальной осей, шестерни передаются ступенями, а механическая смазка непрерывно подается маслом. Все они установлены в раме под столом.

Формовочная форма собрана над столом, чтобы избежать перекрестного загрязнения и облегчить очистку и обслуживание. Двойная структура поворотного стола, средний поворотный стол может реализовать функции силиконового масла для горлышка чашки и выгрузки отходов. Машина использует управление PLC и сенсорным экраном, сервоподачу и фотоэлектрическое обнаружение. Идеально подходит для производства салатниц, мисок для лапши и упаковочных мисок, таких как оборудование для производства контейнеров в форме чаши большой емкости и большого диаметра.

Технические параметры

Модель	XC-B90
Вес машины	3500КГ
Размеры деревянного ящика	300015502000 мм (ДШВ) 12307101950 мм (Сборный стол)
Номинальная мощность	Трехфазный, 380 В, 20 кВт
Сжатый воздух	0,6-0,8МПа,0,4м³/мин
Емкость	60-80шт/мин
Бумажные материалы	Одинарный ПЭ/двойной ПЭ
Плотность бумаги	150-350г/м²
Ассортимент продукции	（D1）φ100-150мм (H)50-115мм
Ассортимент продукции	（D2）φ70-130мм (h)5-10мм

Подробная информация о продукте

Формирование дна

Система подачи масла и сигнальная система

Деталь конической зубчатой передачи

Система передаточных чисел

Кубок топ керлинг

Система автоматического сбора чашек

Накатка партия

Ультразвуковая герметизация

Список компонентов

НЕТ.	Элемент	Имя	Бренд	Замечания
1	Электрические компоненты	преобразователь частоты	Дельта
2		ультразвуковой	Чан Ронг
3		контактор	Шнайдер из Франции
4		сервосистема	Дельта
5		воздушный выключатель	Чинт Электрик
6		промежуточное реле	Шнайдер из Франции
7		Фотоэлектрический/бесконтактный датчик	Панасонник
8		главный двигатель	Двигатель ZhongLong
9		Завивка снизу	Двигатель Unigroup
10		Нижняя накатка	Двигатель Unigroup
11		Воздушный насос высокого давления	Глинг электрический
12	пневматический компонент	быстросменный соединитель	AirTAC пневматический
13		Электромагнитный клапан/механический клапан
14		воздушный цилиндр
15	расположение машины	Дисковый кулачок	обработка на станках с числовым программным управлением + финишная шлифовка	Кузница 40Cr (азотирование)
16		Дисковый кулачок	обработка на станках с числовым программным управлением + финишная шлифовка	Кузница 20CrMnTi (отпуск + цементация и закалка)
17		Высокоскоростной прерывистый делитель	обработка на станках с числовым программным управлением + финишная шлифовка	Кузница 20CrMnTi (отпуск + цементация и закалка)
18		Подшипник распредвала	ИКО
19		Прямая линия световой оси	Оптическая ось GCr15 (хромированный тип)
20		линейная направляющая	Известный китайский бренд
21		трансмиссионный вал	закалка 40Cr
22		Форма для ножа / посадочное место роликового колеса	закалка Cr12MoV
23		поворотный стол	алюминиевый сплав
24		подшипник скольжения	Известный китайский бренд
25		несущий	Человеческая осанка/NSK
